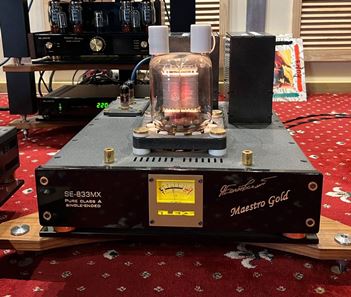

Maestro Gold Grand Music 833A / ГУ48
| музыкальная мощность | 100Вт. |
| вес блока | не более 60кг. |
| цена за 2 блока | 1 500 000руб. |
Ламповый однотактный звуковой усилитель
aleks -"MAESTRO GOLD GRAND MUSIC"
на триоде Гу-48 (НЕ-833 MK-ll)
Сочетание мощности и мельчайших нюансов в звуке, просто поражает!
Описание усилителя

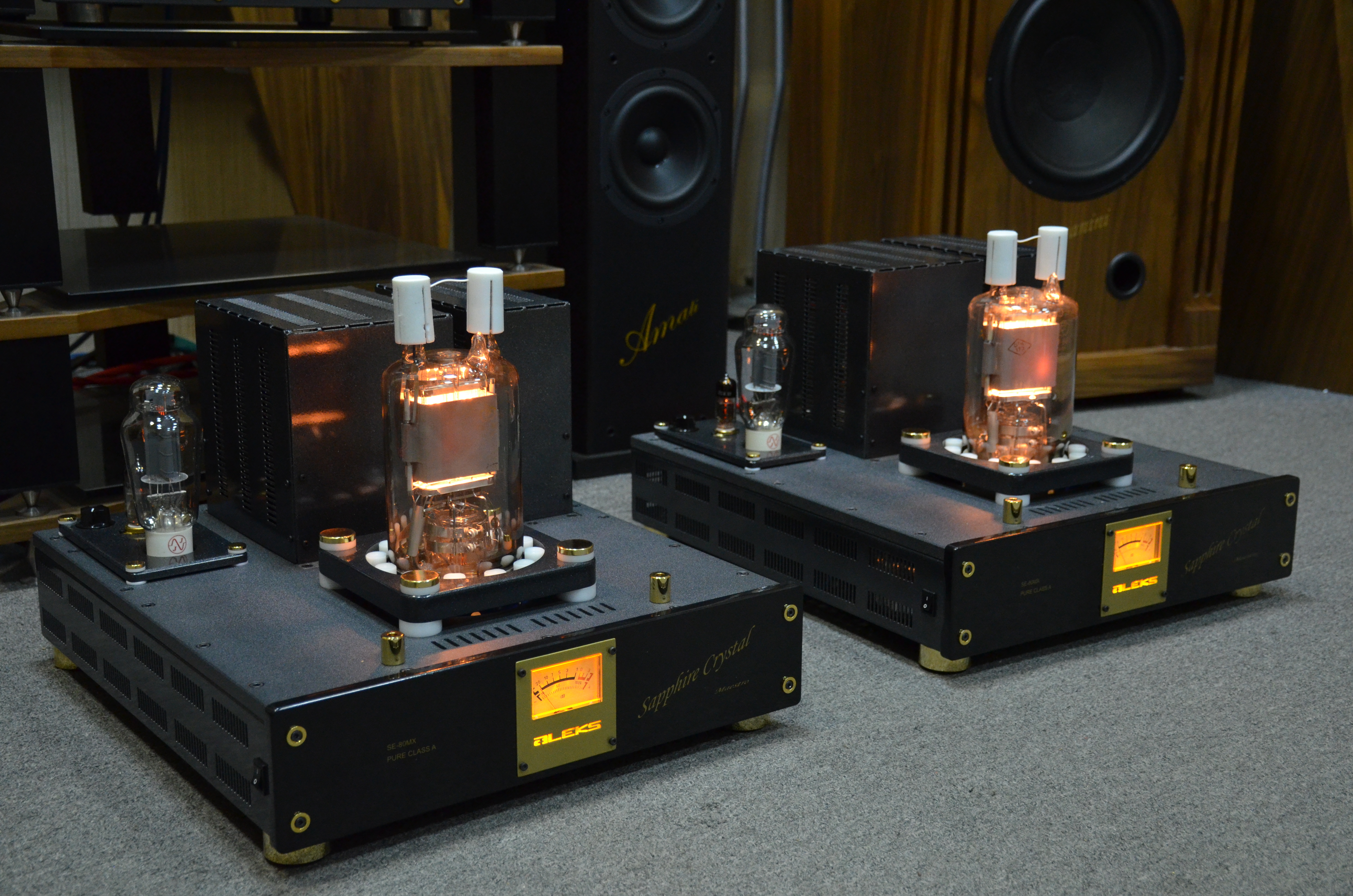

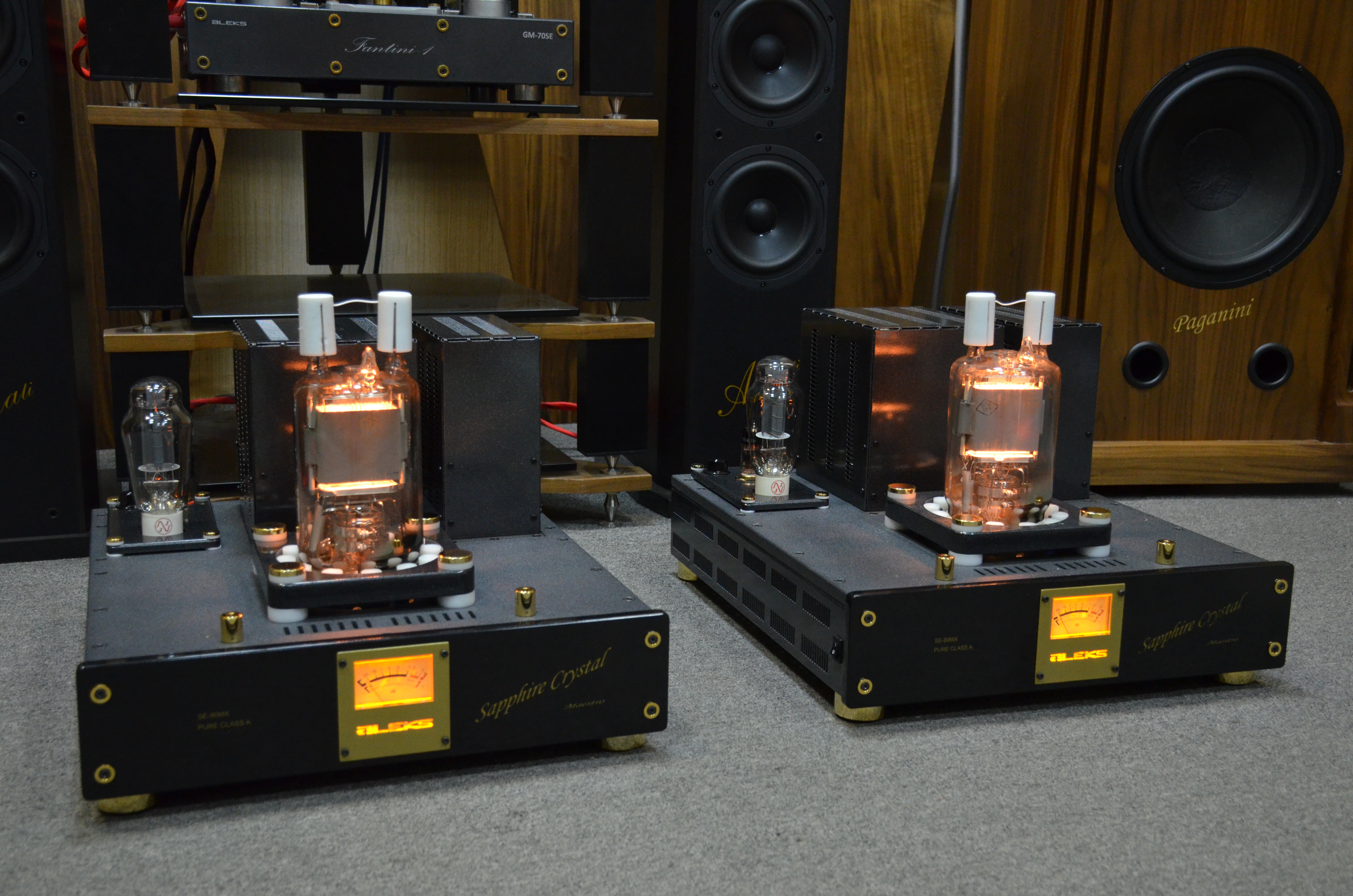

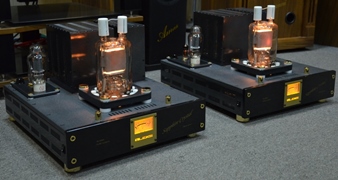

Флагман однотактных ламповых усилителей, выполнен в виде двух автономных моноблоков левого и правого каналов.
Схема каждого состоит из усилителя сигнала на лампе 6SN7 (6Н8С) и повторителя на 6Н30П, который обеспечивает работу выходной лампы ГУ-48 с сеточными токами, что позволяет ей более полно раскрыться и получить большую выходную мощность (класс А2).
Каждый моноблок имеет один RCA-вход с регулятором громкости. Чувствительность усилителя достаточна для работы прямо с выхода проигрывающих устройств или предварительного усилителя.
На задней панели установлены два гнезда для контроля тока через выходную лампу (І=120мА), и для регулировки его установлен многооборотный резистор, доступ к которому осуществляется через круглое окошко с помощью плоской отвёртки. Измерения необходимо производить милливольтметром на минимальном пределе.
Показание 120 mV будут соответствовать току 120 мА.
Блок питания устройства обеспечивает нормальную работу при напряжении сети от 170 до265 V. При большем напряжении происходит аварийное отключение всего усилителя. Такой широкий диапазон питающего напряжения, возможен, благодаря применения системы адаптации к сети, которая, автоматически с помощью контроллера, путем выбора отводов силового трансформатора с помощью реле, обеспечивает оптимальное согласование трансформатора с сетью.
С января 2020 года в данных усилителях применяются трансформаторы с высокой Магнитной проницаемостью - μ.
Технические характеристики:
моноблок
Тип: однотактный , класс А2
Мощность на нагрузке (Ватт): 4 Ом – 100
6 Ом – 80
8 Ом – 60
Частотный диапазон (Гц÷кГц): 16 - 50
Выходное сопротивление (Ом): 1,9
Входное сопротивление (регулятор L-типа) (кОм): 18 – 32 (в зависимости от угла поворота)
Потребляемая мощность (постоянная)(Ватт): 400
Напряжение питания (В ): 170÷265
Габариты (мм;Д\Ш\В): 430 х 500 х 320
Вес (кг): не более 120кг. двух блоков.
Меры предосторожности:
Поскольку лампа Гу-48, установленная на моноблоках, имеет при работе повышенную температуру и питается высоким напряжением, необходимо ограничить доступ к ним посторонних лиц и домашних животных.
Лампа Гу-48 устанавливается выводами на панельку так, что, глядя на усилитель спереди, анод ,,А,, находиться слева на стеклянном баллоне, а сетка ,,С,, - справа.
Отсоединение высоковольтных проводов с контактными колпачками от штырей лампы ,,А,, и ,,С,, проводить не ранее, чем через 15 минут после отключения усилителя.
Не допускается включение усилителя без ламп, а также их замена во время работы!
